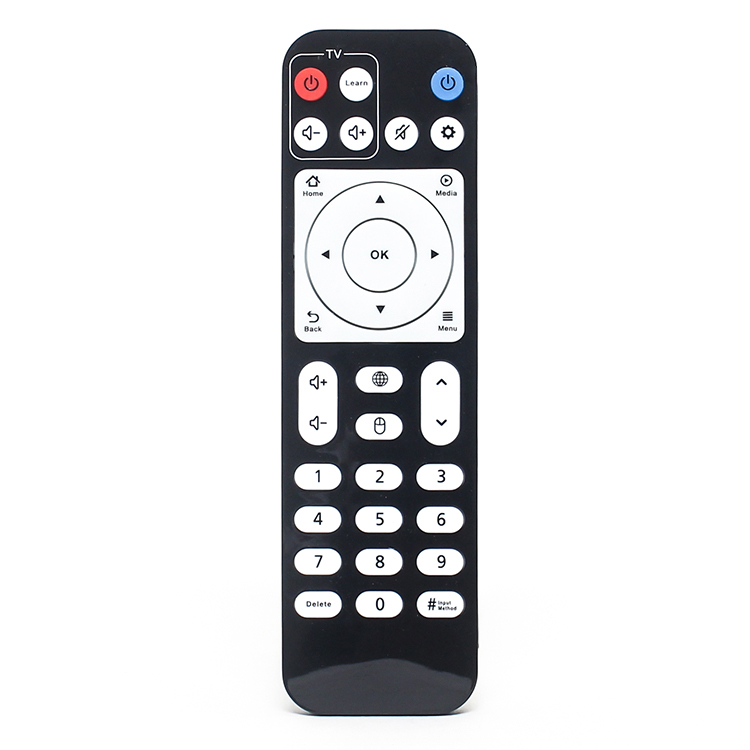

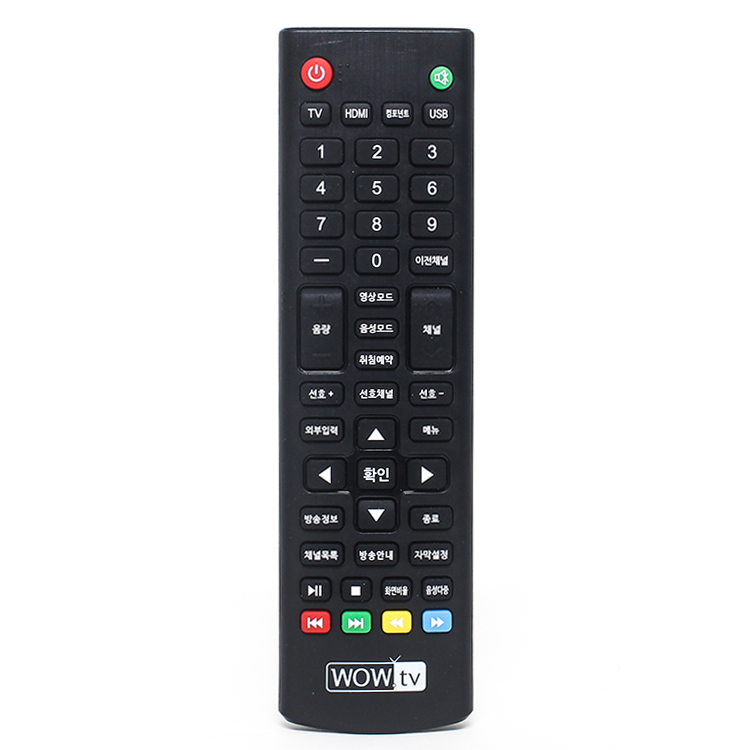

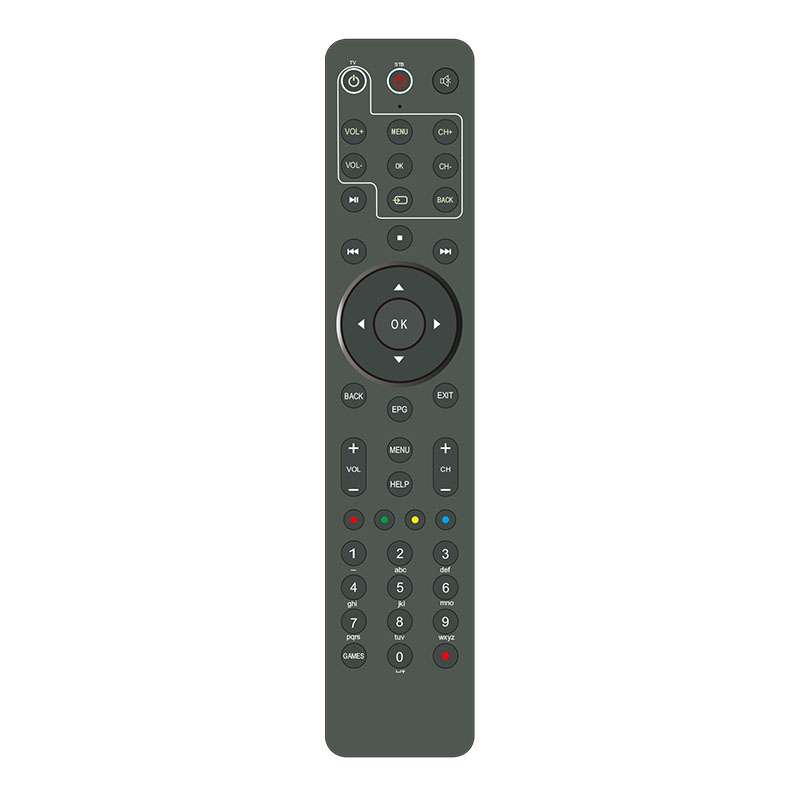

Control remoto IR

1. Adecuado para electrodomésticos con control remoto por infravermellos codificados;

2. Pode controlar remotamente varios electrodomésticos;

3. Ten unha tecla de multiplexación de aprendizaxe/control, 5 ~ 10 teclas de selección de dispositivos e 10 ~ 20 teclas de control de función.Unha tecla de selección de dispositivo e cada tecla de control de función realizan conxuntamente o control dun dispositivo;

4. Pódense usar unha tecla de selección de dispositivos e varias teclas de control de funcións para aprender e controlar as funcións comúns de varios dispositivos;

5. Baixo custo e forte capacidade anti-interferencia.

Envíanos un correo electrónico

Detalle do produto

Etiquetas de produtos

Función

1. Adecuado para electrodomésticos con control remoto por infravermellos codificados;

2. Pode controlar remotamente varios electrodomésticos;

4. Pódense usar unha tecla de selección de dispositivos e varias teclas de control de funcións para aprender e controlar as funcións comúns de varios dispositivos;

5. Baixo custo e forte capacidade anti-interferencia.

Principio

O control remoto está composto por circuíto de recepción e transmisión de infravermellos, circuíto de acondicionamento de sinal, controlador central 8031, memoria de programas e datos, teclado e circuíto de indicación de estado.

O control remoto ten dous estados: estado de aprendizaxe e estado de control.Cando o control remoto está en estado de aprendizaxe, cada vez que o usuario preme unha tecla de control, o circuíto de recepción de infravermellos comeza a recibir o sinal de infravermellos externo e, ao mesmo tempo, convérteo nun sinal eléctrico e, a continuación, pasa a ser detectado, conformado, amplificación, e despois a CPU mostra regularmente.Os datos binarios de cada punto de mostraxe gárdanse nunha unidade de almacenamento designada con 8 bits como unidade para o control posterior do dispositivo.Cando o control remoto está no estado de control, cada vez que o usuario preme unha tecla de control, a CPU le unha serie de datos binarios da unidade de almacenamento designada e saíu en serie (o intervalo de tempo entre bits e bits é igual ao intervalo de tempo). durante a mostraxe ) Para o circuíto de retención de sinal, ao mesmo tempo, o circuíto de modulación realiza a modulación do sinal.Despois de que o sinal de modulación sexa amplificado, é emitido polo díodo emisor de infravermellos, para realizar o control da función do dispositivo correspondente á tecla.
